Bài tập đồ thị trong Hóa học

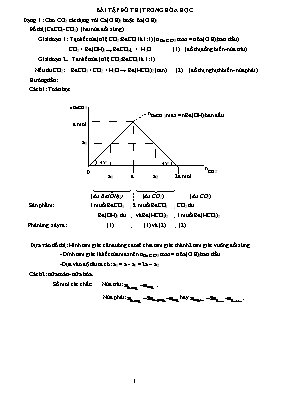

BÀI TẬP ĐỒ THỊ TRONG HÓA HỌC
Dạng 1 : Cho CO2 tác dụng với Ca(OH)2 hoặc Ba(OH)2
Đồ thị (CaCO3- CO2) (hai nửa đối xứng)
 Giai đoạn 1: Tạo kết tủa (tỉ lệ CO2:BaCO3 là 1:1) (n BaCO3 max = nBa(OH)2ban đầu)
 CO2 + Ba(OH)2 ® BaCO3¯ + H2O (1) (đồ thị đồng biến- nửa trái)
 Giai đoạn 2; Tan kết tủa (tỉ lệ CO2:BaCO3 là 1:1)
 Nếu dư CO2: BaCO3 + CO2 + H2O ® Ba(HCO3)2 (tan) (2) (đồ thị nghịch biến- nửa phải)
Hướng dẫn:
Cách1: Toán học
nBaCO3
 a1
BaCO3 max = nBa(OH)2ban đầu
n
 a mol
 45o (
) 45o
n
CO2
 a1 a a2 2a mol
0
 (dư Ba(OH)2) (dư CO2) (dư CO2)
 Sản phẩm: 1 muối BaCO3 ; 2 muối BaCO3 ; CO2 dư
 Ba(OH)2 dư ; và Ba(HCO3)2 ; 1 muối Ba(HCO3)2
 Phản ứng xảy ra: (1) ; (1) và (2) ; (2)
 Dựa vào đồ thị: Hình tam giác cân đường cao sẽ chia tam giác thành 2 tam giác vuông đối xứng.
 - Đỉnh tam giác là kết tủa max nên nBaCO3 max = nBa(OH)2ban đầu.
 -Dựa vào độ dài ta có: a1 = a - a1 = 2a – a2
Cách2: nữa toán- nữa hóa.
 Số mol các chất: Nửa trái: ;
 Nửa phải: hay ;
Bài tập áp dụng:
Câu 1: Sục từ từ khí CO2 đến dư vào dung dịch Ba(OH)2, kết quả thí nghiệm được thể hiện trên đồ thị sau:
 Giá trị của a và x trong đồ thị trên lần lượt là
 A. 2 và 4. B. 1,8 và 3,6. C. 1,6 và 3,2. D. 1,7 và 3,4.
Câu 1: Sục CO2 vào 200 gam dung dịch Ca(OH)2 ta quan sát hiện tượng theo đồ thị hình bên(số liệu tính theo đơn vị mol).Nồng độ % chất tan trong dung dịch sau phản ứng là :
A.30,45% B.34,05%
C.35,40% D.45,30%
Câu 2: Sục CO2 vào dung dịch Ba(OH)2 ta quan sát hiện tượng theo đồ thị hình bên(số liệu tính theo đơn vị mol).Giá trị của x là :
A.0,55(mol) B.0,65(mol)
C.0,75(mol) D.0,85(mol)
Câu 3: Sục CO2 vào dung dịch Ba(OH)2 ta quan sát hiện tượng theo đồ thị hình bên(số liệu tính theo đơn vị mol).Giá trị của x là :
A.1,8(mol) B.2,2(mol)
C.2,0(mol) D.2,5(mol)
Câu 4: Sục CO2 vào dung dịch Ba(OH)2 ta quan sát hiện tượng theo đồ thị hình bên(số liệu tính theo đơn vị mol).Giá trị của x là :
A.0,1(mol) B.0,15(mol)
C.0,18(mol) D.0,20(mol)
Câu 5: Sục CO2 vào dung dịch Ba(OH)2 ta quan sát hiện tượng theo đồ thị hình bên(số liệu tính theo đơn vị mol).Giá trị của x là :
A.0,60(mol) B.0,50(mol)
C.0,42(mol) D.0,62(mol)
Câu 6 Hấp thụ khí CO2 vào 100 ml dung dịch Ca(OH)2 x mol/lít. Kết quả thí nghiệm được biểu diễn trên đồ thị sau:
Giá trị của x là
A: 3 B: 2,5. C: 2,0. D: 2,4.
Câu 7 Cho từ từ V lít CO2 ở đktc vào 100ml dung dịch Ca(OH)2 1M người ta nhận thấy khối lượng kết tủa phụ thuộc vào thể tích CO2 theo đồ thị dưới đây: Giá trị của a và b lần lượt là:
	A: 2,24 và 4,48 B: 0,1 và 0,2 C: 0,2 và 0,1 D: 4,48 và 2,24
Câu 8 Sục (từ từ) x mol khí CO2 vào 200 ml dung dịch Ca(OH)2 0,2M thu được a mol kết tủa. Mối liên hệ giữa x và a được cho bởi đồ thị sau:
Khi a = 0,01 thì x1, x2 lần lượt có giá trị là
A: 0,01 và 0,04. B: 0,01 và 0,03. C: 0,015 và 0,025. D: 0,01 và 0,07.
